Technologie

Zgrzewanie gorącą płytą

Zgrzewanie gorącą płytą

Zgrzewanie gorącą płytą jest procesem najwolniejszym, za to można zgrzewać duże i bardzo duże detale.

PRZEJDŹ
Zgrzewanie wibracyjne

Zgrzewanie wibracyjne

Podobne do obrotowo-tarciowego, przy czym ruchomy z detali wykonuje niewielkie koliste ruchy względem nieruchomego.

PRZEJDŹ
Zgrzewanie obrotowo-tarciowe

Zgrzewanie obrotowo-tarciowe

Przeznaczone do elementów, których powierzchnie łączenia są kołowe i współosiowe.

PRZEJDŹ
Zgrzewanie ultradźwiękowe

Zgrzewanie ultradźwiękowe

Ciepło do połączenia detali uzyskuje się w wyniku drgań cząsteczek materiału, z którego są zbudowane.

PRZEJDŹ

Zgrzewanie gorącą płytą

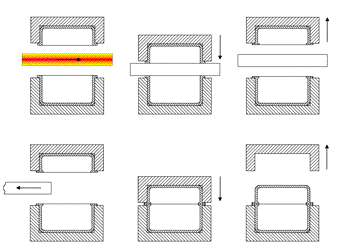

Proces zgrzewania gorącą płytą przebiega następująco:

  • włożenie detali w gniazda pozycjonujące ich wzajemne położenie. Dolny detal na ogół spoczywa pod własnym ciężarem, a górny jest podtrzymywany podciśnieniowo
  • wsunięcie gorącej płyty pomiędzy detale
  • dosunięcie detali do płyty, najczęściej grzałka pokryta jest materiałem zapobiegającym przywieraniu do niej ogrzewanych detali
  • po ogrzaniu detale rozsuwają się, a płyta zostaje wycofana
  • detale są dosunięte do siebie i dociśnięte z odpowiednią siłą
  • gniazda detali rozsuwają się, detal jest gotowy do wyjęcia

Parametrami procesu są: temperatura płyty grzejnej, czas nagrzewania, siła i czas docisku, Wartości tych parametrów zależą od rodzaju zgrzewanych materiałów i kształtu zgrzewanych powierzchni i najczęściej dobiera się je doświadczalnie. Współczesne urządzenia umożliwiają zaprogramowanie przebiegu procesów i jego parametrów. Spośród wymienionych metod, zgrzewanie gorącą płytą jest procesem najwolniejszym, za to można zgrzewać duże i bardzo duże detale. W konstrukcji detali przeznaczonych do zgrzewania tą metodą należy odpowiednio ukształtować powierzchnie zgrzewane tak, aby nie następowało niepotrzebne nagrzewanie i uplastycznianie fragmentów nie podlegających zgrzewaniu, co zapobiegnie deformowaniu obrabianych detali. Należy także przewidzieć od 1,2 - 2,5 mm nadmiaru materiału w miejscach zgrzewania na ich wzajemne ściśnięcie i wymieszanie. Pewną wadą jest powstawanie wypływki wzdłuż linii zgrzewania. Można tego uniknąć odpowiednio konstruując detale i kształtując powierzchnię płyty grzejnej. Związane to jest jednak z dodatkowymi kosztami. W przypadku mniejszych elementów można zwiększyć wydajność procesu stosując gniazda do zgrzewania kilku kompletów detali jednocześnie.
